VDS562 可變稀釋系統

一、簡介

VDS562可變稀釋系統是專門為降低高濃度氣溶膠的濃度水平而開發的，通過單一設備將濃度降低到適當?shù)乃?，無需外部無顆?？諝夤?yīng)且壓力降可以忽略不計。為了獲得最佳的氣溶膠分析條件，幾種測量和測試應用需要對顆粒數濃度進行特定的減少（VDI 3491）。根據應用的不同，可能需要稀釋因子在1到1,000,000之間。在實踐中，尤其是實現高稀釋因子（>1000倍）是復雜的（例如：稀釋系統的級聯），并且伴隨著相當大的壓力降或過度的空氣消耗。VDS 562的稀釋因子可以在每次操作范圍內變化大約一個數量級。根據客戶的要求，一個VDS 562設備可以針對多個流量進行校準，從28.3升/分鐘到100升/分鐘。

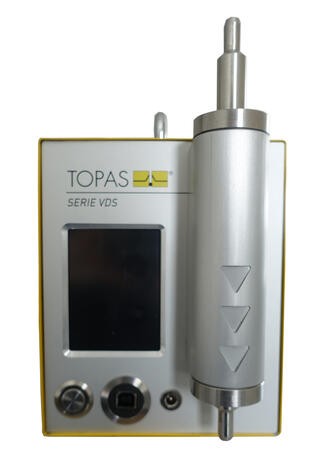

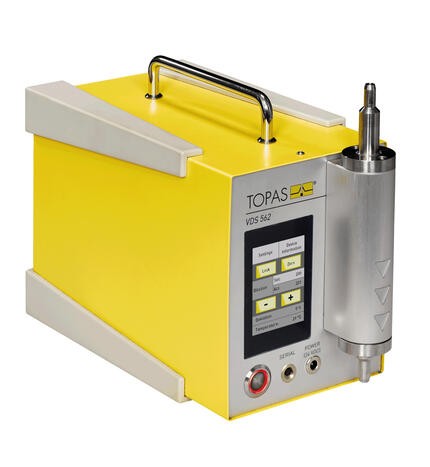

圖1  VDS562 可變稀釋系統

二、應用

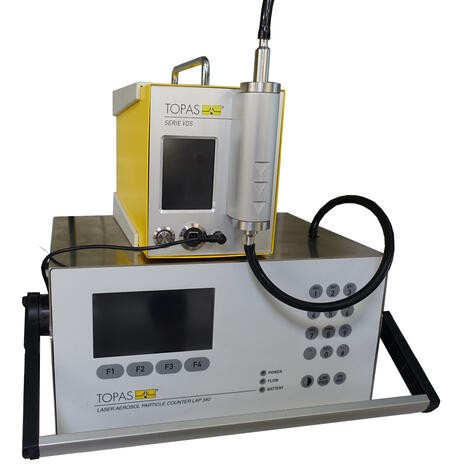

? 降低高顆粒濃度至分析濃度水平

? 潔凈室檢測/驗證的氣溶膠濃度稀釋（VDI2083）

? 避免在線監測中采樣管線的氣溶膠凝聚

? 潔凈室應用中激光粒子計數器的驗證（ISO21501-4）

三、特點

? 通過單一設備實現相當高的無限可變稀釋比例，最高可達1:100000；

? 可在工廠對多個流量進行校準，流量范圍在28.3升/分鐘至100升/分鐘之間；

? 通過內置的鼓風機進行壓力降補償（主動稀釋）；

? 控制設定點稀釋，并具有遠程控制調節的可能性。

四、工作原理

VDS 562可變稀釋系統的工作原理基于Topas使用的經過批準的稀釋原理，其中入口氣溶膠流首先由于流動阻力（毛細管）而被分流。

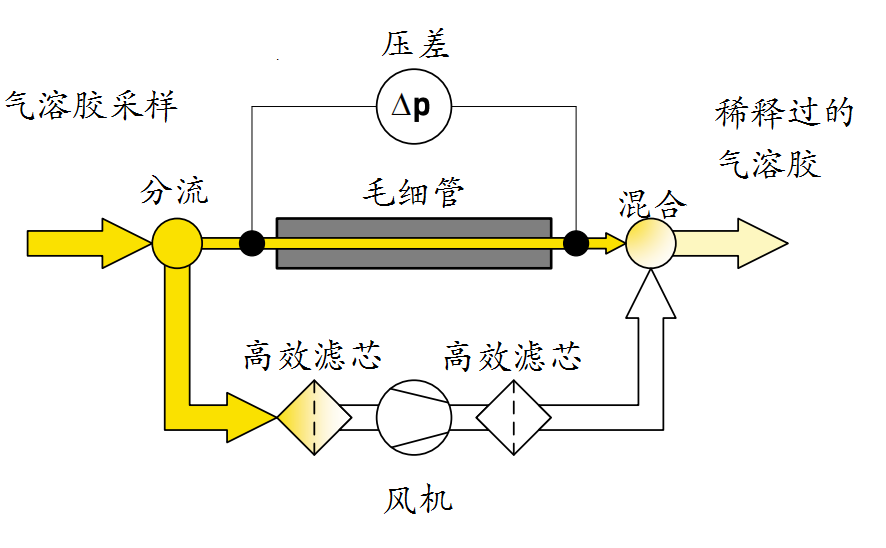

圖2  VDS562 可變稀釋系統的工作原理

VDS 562可變稀釋系統的操作原理是首先通過流動阻力（毛細管）將入口氣溶膠流分流。在顆粒從旁路（高效空氣過濾器）分離后，毛細管流和旁路流重新混合。這導致稀釋系統出口處的濃度降低。

旁路中的控制鼓風機補償了毛細管的壓力降，并用于自動重新調整毛細管流速，以確保稀釋度隨時間保持恒定。

五、細節

VDS 562可變稀釋系統的稀釋范圍取決于所使用的毛細管類型和操作流量。在工廠校準時，必須指定流量和主要稀釋范圍（毛細管）。如果更換毛細管類型，也需要在工廠進行設備校準。

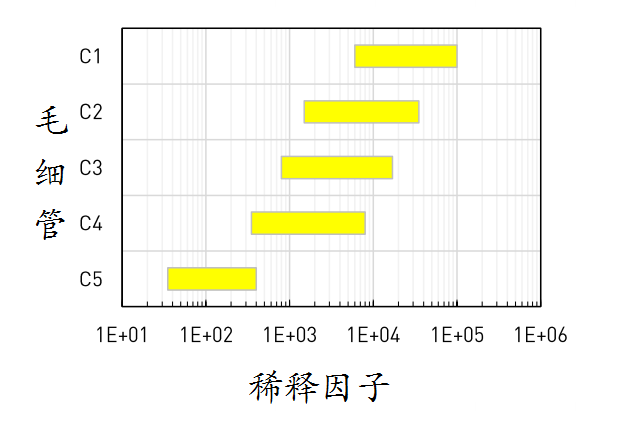

圖3 不同的毛細管（C1…C5）在28.3l/min條件下的稀釋比

操作流量和設定點稀釋的調整是通過USB接口，使用相關的控制軟件“VDS562WIN”來完成的。相應的校準數據通過“VDS562WIN”傳輸?shù)较♂屜到y(tǒng)，從而可用于操作。

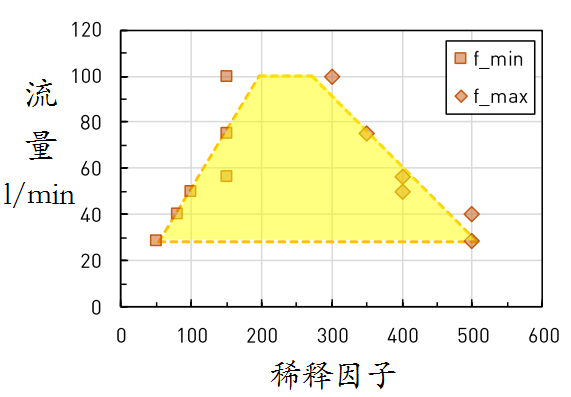

圖4 VDS 562可變稀釋系統操作范圍示例（針對六個流量進行校準，名義稀釋比為50...500 [毛細管C5]，流量為28.3升/分鐘）

六、技術參數

? 稀釋因子：可變，基于毛細管和工作流量（如6000-100000）

? 壓力降：100-400Pa，基于稀釋范圍

? 流量：不同流量28.3-100l/min，出廠校準

? 控制反應時間：＜2min

? 過濾器級別：HEPA

? 濾芯容量：20g

? PC通訊：USB-B 2.0

? 電源：24V DC，1.3A

? 尺寸：300*200*130mm

? 重量：3.4kg

? 參考標準：VDI2083，VDI3941，ISO21501-4
