一、產品簡介
氣溶膠發生器ATM241是一種液滴發生器，專門用于產生高濃度的氣溶膠，并具有極高的穩定性（VDI-3491）。
主要應用是根據VDI 2083和DIN EN ISO 14644標準在超大型潔凈室中生成示蹤劑顆?；蝌?yàn)證測試。
帶有4個狹縫噴嘴的模塊安裝在幾乎封閉的不銹鋼容器中。噴嘴連接外部壓縮空氣源。操作過程中所有噴嘴必須浸入氣溶膠液體中。
圖1 霧化氣溶膠發生器ATM 241
二、特殊優勢
l ·確定和高度穩定的粒子數濃度
l ·生成的粒度分布高度一致
l ·產生多分散氣溶膠，主要是<1μm
l ·通過改變噴嘴壓力和連接噴嘴的數量，顆粒產生率可以在很寬的范圍內變化
三、應用
l ·大的潔凈室中驗證測量
l ·HEPA和ULPA過濾介質的測試
l ·示蹤粒子的產生
四、工作原理
ATM241系列的主要部件是一種新型噴嘴（專利），可產生非常細的氣溶膠。下圖顯示了這種噴嘴的示意圖。從噴嘴排出的氣流在進入液體的地方產生負壓，從而攜帶小液滴。當空氣穿過液體時，液體就像擋板可以分離較大的顆粒。它們保留在儲液器中。

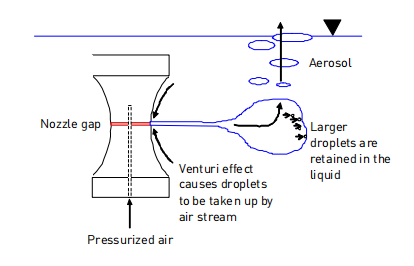

圖2 ATM241霧化發生器噴嘴的工作原理
五、詳細說明
氣溶膠發生器的容器包含4個垂直級聯狹縫噴嘴，具有相同的間隙。噴嘴與外部壓縮空氣源相連。噴嘴通過標準快速接頭連接到外部壓縮空氣源。
ATM241噴嘴1連續運行，噴嘴2或3或4可以獨立添加。由于這個特性和不同的氣壓，可以實現寬范圍的氣溶膠質量流量。ATM241含安全閥，在大約0.012bar壓力下釋放。

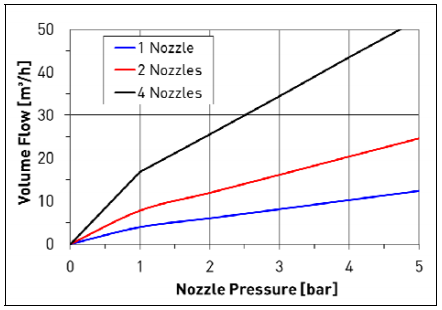

圖3 噴嘴壓力和噴嘴數量對氣溶膠體積流量的影響
六、技術參數
粒徑（DEHS） | 0.1～1um（中值粒徑0.1-0.5um） |
粒子濃度 | ＞108 P/cm3 |
質量流量 | 20～240g/h（DEHS） |
氣溶膠物質 | DEHS，PAO，PSL懸浮液，鹽溶液 |
噴嘴數量 | 4個，可獨立切換 |
填充量 | 4.7～8L |
噴嘴壓力 | 1～5×105Pa (1～5 bar) |
尺寸 | 480×250×200 mm |
重量 | 6.2kg |
