一．產品簡介

大液滴發生器LDG244專為需要高質量流量油含量的特殊應用而開發。它也是測試臺SPT140的重要組成部分。

LDG244特別適用于模擬油膜和壁膜的涌出。通過加熱的單介質噴嘴，與ATM243噴霧器的性能參數相比，可以產生非常大的直徑和高質量流量的油滴?？梢允褂貌煌挠?。附加的控制單元使發生器獨立運行，獨立于油霧分離器測試系統SPT140。

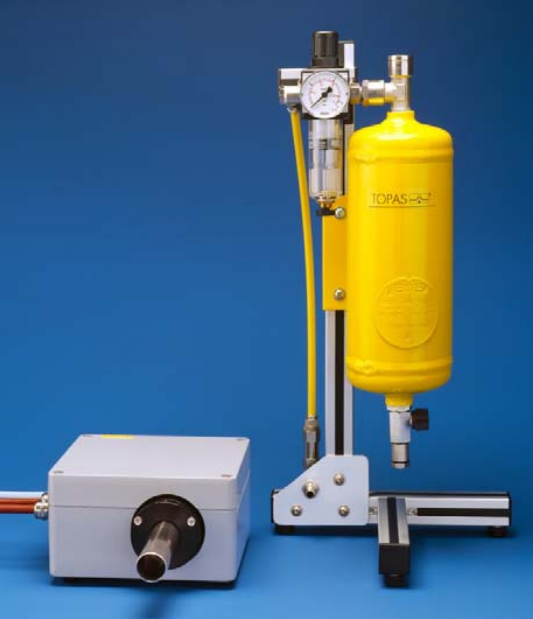

圖1 大液滴發生器LDG244

二．應用

l ·油霧分離器的測試

l ·過濾器容量測試

l ·模擬壁膜和油涌效果

l ·研究和開發

三．特性

l ·產生平均粒徑為50-100μm的多分散測試氣溶膠

l ·50-2000 g/h范圍內的極高顆粒質量流量

l ·非常高的氣溶膠粒子濃度

l ·氣溶膠溫度可調節

四．原理

油通過帶擋板的單相噴嘴脈沖驅動進行霧化。噴嘴上游的壓力由油箱中的壓力調節。油從儲油罐通過軟管進入發生系統，發生系統包含加熱器、閥門和噴嘴。

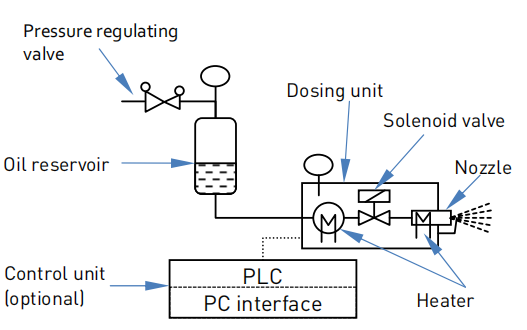

圖2 LDG244原理圖

五．詳細說明

通過單相噴嘴的脈沖來調節油的質量流量。噴嘴以短時間間隔周期性地打開和關閉，間隔時間長度根據所需的質量流量而變化。為了輸送氣溶膠，需要在噴嘴出口處增加氣流。

噴嘴上游機油的壓力和溫度以及閥門的劑量范圍會影響液滴尺寸分布。

圖3 LDG244發生器（機油0W30）產生的氣溶膠的粒徑分布

LDG244配備溫度限制器以避免過熱。如果溫度超過140°C，這些安全裝置會關閉加熱筒。在沒有測試系統SPT140的情況下可通過控制單元獨立控制發生器。

該控制單元包含加熱器溫度調節和閥門控制的所有必要組件。此外，它還包括連接PC的以太網接口，用于輸入數據和控制。該系統通過網絡進行可視化操作。無須額外的軟件。

六．技術參數
